3G系列三螺桿泵

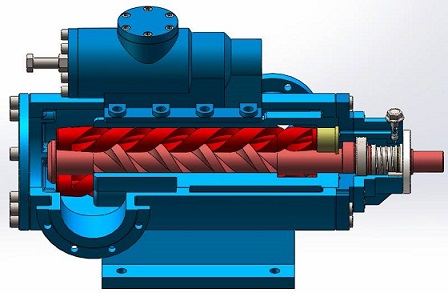

3G系列三螺桿泵簡介：
3G系列三螺桿泵用來輸送溫度≤150℃、粘度3-760cst、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。3G系列三螺桿泵主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。

免費電話：400-0317-986　電話：0317-8309791　傳真：0317-8309792
E-mail：hedpump@yeah.net?。眩眩?854141514
產地：中國>河北>滄州>泊頭市

標簽：三螺桿泵，螺桿泵

3G系列三螺桿泵用途：

3G系列三螺桿泵用來輸送溫度≤150℃、粘度3-760cst、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。

適用壓力范圍：0.6-2.5MPa；

適用流量范圍:0.6-123m3/h。

3G系列三螺桿泵主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。

3G系列三螺桿泵應用范圍：

1、介質為直線連續輸送、脈動小。

2、振動小，噪音低。

3、壓力高、。

4、結構簡單、拆裝方便。

5、體積小，重量輕。

6、磨損輕微，壽命長。

3G系列三螺桿泵材質：

主、從螺桿16MnCrS5,40Cr,45,38CrMoALA；

泵體：HT200,QT450-10,ZCuSn10Pl。

3G型通用螺桿泵按泵的用途分類共分為5個系列

系列代號	主要用途	性能范圍
系列代號	主要用途	流量 m3/h	壓力 MPa
3G	輸送3-20oE潤滑油,溫度≤80℃, Lub oil visc3-20oE;temp≤80℃	0.6-570	2.5
3GR	輸送3-50oE重質燃油，溫度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃	0.6-570	2.5
3GR	輸送1.2-5oE輕質燃油,溫度≤120℃, Light feul oil visc1.2-5oE;temp≤120℃	0.6-570	1.6
3GW	輸送高溫加熱燃油,溫度≤150℃,High temp feul heated oil;temp≤150℃	0.6-363	1.6
3GN	輸送100oE高粘度油料, 溫度≤80℃,High visc oil 100oE;temp≤80℃	0.6-636	2.5

3G系列三螺桿泵性能參數表

型號	排出壓力 MPa	流量		轉速 r/min	汽蝕余量 m	效率 %	電動機
型號	排出壓力 MPa	m3/h	L/min	轉速 r/min	汽蝕余量 m	效率 %	功率kw	型號
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4

3G系列船用三螺桿泵外形及安裝尺寸

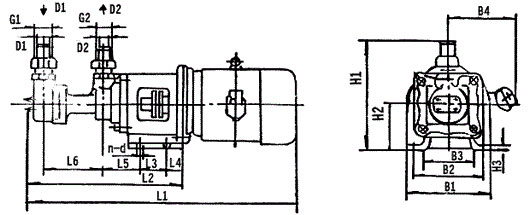

3G30×4型船用三螺桿泵外形及安裝尺寸

泵型號	機座號	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	H1	H2	H3	n-d	D1×G1	D2×G2
30×4	90L	665	383	95	35	82	138		250	210	160	155	274	140	15	4-Ф14	Ф32×φ44	Ф25×φ34
	100L	703	393	95	40	87	138		250	210	160	180	274	140	15	4-Ф14	Ф32×φ44	Ф25×φ34
	112M	729	391	95	40	87	138		250	210	160	190	274	140	15	4-Ф14	Ф32×φ44	Ф25×φ34

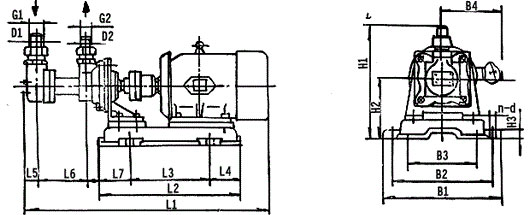

3G25×4、3G36×4型船用三螺桿泵外形及安裝尺寸

泵型號	機座號	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	H1	H2	H3	n-d	D1×G1	D2×G2
25×4	80 90S 90L 100L	583 608 643 665	340 380 380 415	200 250 250 265	70 65 65 75	29 29 29 29	125 125 125 125	95.5 90.5 90.5 101.5	280 280 280 305	240 240 240 265	240 240 240 265	150 160 160 160	255 265 265 315	160 160 160 170	20 20 20 20	4-Ф15 4-Ф15 4-Ф15	Ф25×Ф34 Ф25×Ф34 Ф25×Ф34	φ20×φ34 φ20×φ34 φ20×φ34
36×4	100L 112M 132S	770 790 865	438 438 518	298 298 368	70 70 75	44 44 44	168 168 168	112 117 117	330 350 380	290 310 340	290 310 340	180 190 210	337 345 375	192 192 192	20 20 20	4-Ф19 4-Ф19 4-Ф19	Ф50×Ф59 Ф50×Ф59 Ф50×Ф59	φ40×φ50 φ40×φ50 φ40×φ50

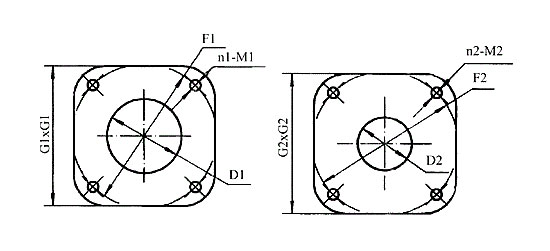

3G42×4型船用三螺桿泵外形及安裝尺寸

泵型號	機座號	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	B5	H1	H2	H3	n-d
42×4	112M 132S 160M	840 917 1043	725 765 890	420 460 590	150 150 150	41 41 41	158 158 158	50 50 50	410 450 480	350 390 420	270 270 270	176 176 176	190 210 265	343 385 455	190 202 230	35 35 35	4-Ф25 4-Ф25 4-Ф25

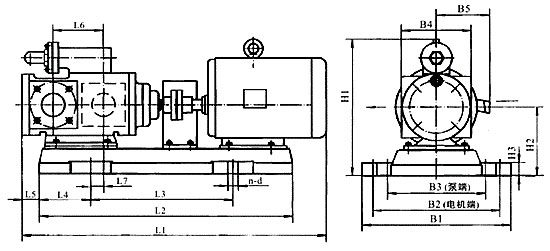

3G42×4型船用三螺桿泵外形及安裝尺寸

泵型號	D1	F1	G1×G1	n1-M1	D2	F2	G2×G2	n2-M2
42×4	65	130	128×128	4-M12	Ф40	Ф108	118×118	4-M16

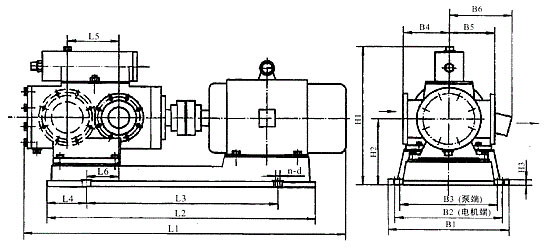

3G45-100×2型船用三螺桿泵外形及安裝尺寸

泵型號	機座號	L1	L2	L3	L4	L5	L6	B1	B2	B3	B4	B5	B6	H1	H2	H3	n-d
45×4	Y100L Y132S Y132M Y160M	890 985 1025 1119	740 809 838 932	472 518 538 610	145 145 145 160	209 209 209 209	85 85 85 73.5	325 380 380 429	285 340 340 389	285 340 340 340	130 130 130 130	140 140 140 140	180 210 210 265	350 400 400 470	205 217 217 245	25 25 25 25	4-Ф18 4-Ф18 4-Ф18 4-Ф18
60×4	Y160M Y160L Y200L	1297 1342 1475	1017 1061 1157.5	700 700 757.5	178 178 183	285 285 285	100 100 100	460 460 525	410 410 475	370 370 370	170 170 170	175 175 175	265 265 310	585 585 585	270 270 310	30 30 30	4-Ф23 4-Ф23 4-Ф23
70×2	Y132M Y160M	1199 1289	930 1012	587 652	159 160	165 165	71 71	420 465	380 425	380 380	170 170	170 170	210 265	458 500	275 275	30 30	4-Ф23 4-Ф23
70×4	Y180M Y200L	1404 1509	1199 1277	780.5 795	230.5 230.5	305 305	145 145	495 540	455 500	380 380	170 170	170 170	285 310	540 585	290 310	30 35	4-Ф23 4-Ф23
80×2	Y160M Y180M	1244 1308	1043 1092	663 707	165 165	204 204	110 110	470 480	430 440	430 440	190 190	190 190	265 285	505 540	280 290	30 30	4-Ф23 4-Ф23
80×4	Y200L Y225M	1570 1640	1241 1297	826 875	204 204	360 360	145 145	525 580	475 530	410 410	190 190	190 190	315 345	585 640	310 335	30 30	4-Ф23 4-Ф23
100×2	Y180L Y225S	1513 1623	1265 1336	821 865	195 195	254 254	140 140	520 595	460 535	460 460	220 220	220 220	285 345	580 640	330 335	30 30	4-Ф23 4-Ф23

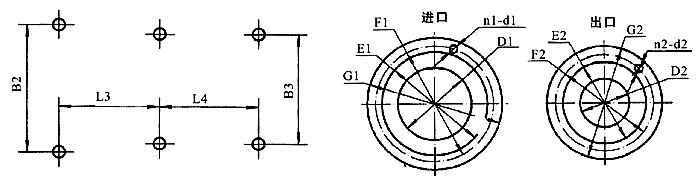

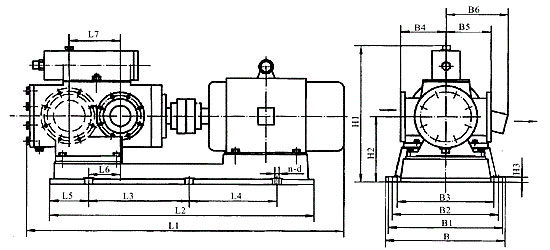

3G100×4型船用三螺桿泵外形及安裝尺寸

地腳螺栓孔尺寸

進出口法蘭尺寸

泵型號	機座號	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	B5	B6	B7	H1	H2	H3	n-d
100×4	Y250M-4 Y280S-4	1993 2043	1590 1659	506 548	507 549	262 262	233 233	444 444	650 705	520 520	590 645	460 460	220 220	220 220	385 410	685 750	360 390	30 30	6-Ф27 6-Ф27

泵型號	D1	E1	F1	G1	n1-d1	D2	E2	F2	G2	n2-d2
45×4	Ф65	Ф110	Ф130	Ф160	4-Ф13.5	Ф50	Ф102	Ф125	Ф165	4-Ф17.5
60×4	Ф100	Ф148	Ф170	Ф210	4-Ф17.5	Ф65	Ф122	Ф145	Ф185	8-Ф17.5
70×2	Ф100	Ф140	Ф170	Ф205	8-Ф18	Ф65	Ф120	Ф145	Ф180	8-Ф18
70×4	Ф100	Ф140	Ф170	Ф205	8-Ф18	Ф65	Ф120	Ф145	Ф180	8-Ф18
80×2	Ф125	Ф175	Ф200	Ф235	8-Ф18	Ф80	Ф135	Ф160	Ф195	8-Ф18
80×4	Ф125	Ф175	Ф200	Ф235	8-Ф18	Ф80	Ф135	Ф160	Ф195	8-Ф18
100×2	Ф150	Ф215	Ф240	Ф275	8-Ф18	Ф100	Ф170	Ф200	Ф235	8-Ф18
100×4	Ф150	Ф215	Ф240	Ф275	8-Ф18	Ф100	Ф170	Ф200	Ф235	8-Ф18
